西门子门禁 中央控制器(ACC)
西门子门禁 中央控制器 :
西门子门禁智能化的门禁及安防系统的网络型现场控制器
西门子门禁 中央控制器 – 介绍
SiPass Integrated Advanced Central Controller (西门子门禁 中央控制器)
所有保安系统的一个重要组成部分就是控制器
作为门禁系统和保安网络中的主要硬件组件,控制器的主要功能是保障楼宇的安全。要对无数的进入请求做出实时决策,控制器必须可靠、稳定、经久耐用。本款 中央控制器(ACC)具备上述所有 性。

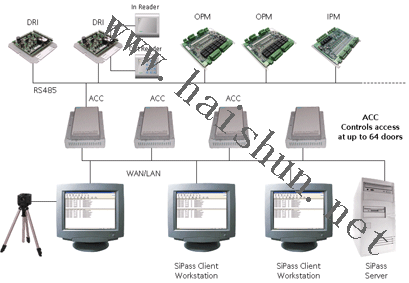

西门子门禁 中央控制器(ACC)是一种高性能的门禁和保安系统现场控制台。系统中安装的ACC是西门子门禁和保安系统集成解决方案中的一个重要组成部分。ACC可以在一个控制台上支持多种门禁和保安应用,其中门禁管理系统 多可支持64道门和1,000,000位持卡人。ACC独立于主机系统,能够现场处理所有事件。即便在系统与主机发生罕见的通信故障情况下,这种处理方式也可确保系统的安全。同时,由于在这种方式下,控制器不必等待主机做出准入决策即可实现安全准入,从而提高了处理速度。当持卡人试图进入时,ACC从与其连接的读卡器接口模块(RIM)接收持卡人信息。然后,ACC将验证该信息,如果该持卡人已被授予了相应的权限,ACC即允许安全门打开。
西门子门禁 中央控制器是智能化、功能强大的、可靠的门禁及安防系统的网络型现场控制器.
西门子门禁 中央控制器根据使用者的需求,可被应于多种不同门禁及安防场合中,并可以在本地实现对门禁及安防的管理。
西门子门禁 中央控制器 – 安防功能
西门子门禁 中央控制器提供了以下的门禁及安防功能:
• 门禁控制管理
• 监视及控制点的管理
• 事件管理
• 事件记录
• 现场设备的控制
• 事件信息和报告(给主机)
西门子门禁 中央控制器 – 性
西门子门禁 中央控制器是一个强大的一体化的,
带有多种安防 性的控制器
• 门禁系统引擎
• 10/100MB以太网接口
• 32位微控制器
• 64MB内存
• 低功耗
• 21个状态诊断指示灯
• 可管理1,000,000 卡
• AES 加密技术用于 中央控制器与SiPass 服务器之间的通讯
• 闪存下载(固化软件升级)
• 4 x RS-485 现场设备通信总线
• RS-232诊断口
• RS-232 设备通讯口
• 防拆报警输入及输出
• 实时时钟电池
西门子门禁 中央控制器– 现场设备的兼容性
西门子门禁 中央控制器与以下的现场设备兼容:
• 单门读卡器接口模块 (SRI)
• 双门读卡器接口模块(DRI)
• 输入点接口模块(IPM)
• 输出电接口模块(OPM)
这些设备是用于门禁控制,提供输入点状态变化的信息,及控制管理系统的输出点。

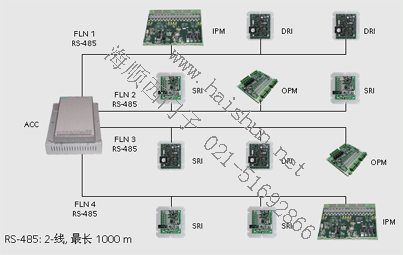

中央控制器–现场设备通讯总线
RS-485: 2-线, 长 1000 m
海顺西门子门禁 中央控制器–现场设备通讯总线
中央控制器提供了四条现场设备通讯总线。这些总线是用于与现场设备通信的。例如:单门读卡器接口模块 (SRI)。
现场设备通讯总线有以下 性:
• RS-485 通信
• 4 x 独立的端口
• 每个端口有状态指示灯
• 每条现场设备通讯总线可以 多带16个现场设备 (请考虑现场设备设置)

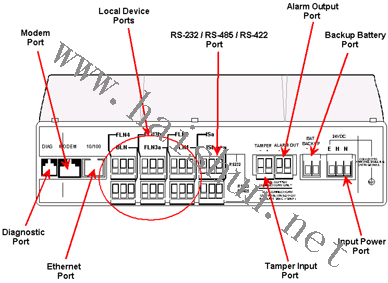

海顺西门子门禁 中央控制器– 端口分布
海顺西门子门禁 中央控制器– 端口分布
下表表示了ACC每条现场级总线(FLN)可连接的 多数量,每个FLN可设置的数量决定于现场设备的类型:
现场级总线(FLN)接口 |
可配置地 大现场接口设备数量 |
FLN #1 |
16 单元 |
FLN #2 |
16 单元 |
FLN #3a/3b* |
16 单元 |
FLN #4 |
16 单元 |
注:FLN#3a/3b是一个复合口,两个口其实是相通的,处理同一组信号
海顺西门子门禁 中央控制器– 技术指标
• 界面: - 主通讯端口
一个以太网通讯端口(10/100MB, RJ-45)
-现场设备通讯总线
四条RS-485 (每条总线 多带16 个现场设备) - 诊断通讯端口(RJ-12)
• 输入点: 1 x 防拆输入点(无监视的)
• 输出点: 1 x 报警输出 12 V DC / 100 mA (集电极输出)
海顺西门子门禁 中央控制器â 为消费者带来的利益
• 灵活的多功能的控制器â 由于灵活的系统结构,使它适合于安装在所有楼宇中。
• 多可带64个用于门禁控制,提供输入点状态变化信息的,控制管理系统输出点的现场设备â 一个控制器可用于所有门禁系统。
• 多控制64 个门â 减少了维保的力量
• 大管理1 百万的持卡人â 几乎是无限制的人员增长
• 大的通讯容量及灵活的带有加密技术â 保护敏感的安全数据由于是 先进的硬件技术,所以电源的功耗很底â 系统无出错性运行率高,
海顺西门子门禁 中央控制器– 总结
中央控制器为每一个,无论大小的企业,提供了一个理想的现场门禁控制及安防的解决方案。
另外, 中央控制器可以很容易的被增加到现有的以太网系统中,这为每一个需要扩展门禁控制及安防设施的企业提供了一个理想的解决方案。
